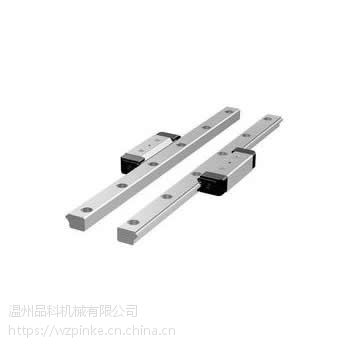

THK直线导轨可分离型（4方向等负荷）-HR型

钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动；通过组装在LM滑块上的端盖板，使钢球列循环运动。LM滑块采用保持板将钢球保持住，因此钢球不会脱落。

采用角接触结构，在LM轨道上滚动的2列钢球分别与滚动面呈45?角接触。因此，在同一平面上组装一套（将在同一平面上使用的2根LM轨道和LM滑块组合在一起）后,在4个方向（径向、反径向和侧向）上可以承载相同的负荷。而且，由于断面高度较低，因此可以获得小型而稳定的直线导向机构。另外，间隙调节比较容易，安装误差吸收能力也很优异。

【 安装简便】

HR型与交叉滚柱导轨相比,间隙调节较容易,精度也较高。

【 自动调心能力】

即使在2轴的平行度、水平度较差的情况下，通过圆弧沟槽的正面组合（DF组合）的自动调心能力效果，在施加预压的状态下也能吸收安装误差，获得流畅的动作。

【 4方向等负荷】

2轴平行安装使用时，为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45?配置，因此无论何种安装姿势都可以使用。

【 与交叉滚柱导轨相近的断面尺寸】

HR型为保持器不移动的***运动类型，所以不像交叉滚柱导轨那样会产生保持架的偏移。另外,HR型的断面尺寸近似于交叉滚柱导轨，因此可以和交叉滚柱导轨互换。

【 还备有不锈钢型】

LM滑块、LM轨道、钢球也可采用不锈钢制造。
